| QZD2000型電氣轉換器 |
| QZD2000型電氣轉換器的功能是把調節器的輸出信號轉換成氣信號。其特點如下： |
1、具有復合防爆功能；
2、結構緊湊，精密可靠；
3、調校簡單；
4、對各種氣動執行機構都能方便安裝。 |
| 技術參數和性能 |
[01].輸入信號：4-20mADC
[02].輸出壓力：0.02-0.1MPa（0.2-1.0kgf/cm2）
[03].阻抗：300±信號4-20mA、1000±信號0-10mA
[04].氣源壓力：0.14MPa（1.4kgf/cm）2
[05].基本誤差：≤±1%(輸出壓力范圍的百分?jǐn)?shù))
[06].回差：≤1%(輸出壓力范圍的百分?jǐn)?shù))
[07].死區：小于基本誤差限絕對值的1/5
[08].耗氣量：＜1000L/h （標準情況下耗氣量）
[09].環境溫度：-35~+60℃（本質安全型為-40~+60℃，隔爆型為-20~+60℃）
[10].絕緣電阻：≥20M
[11].防爆型式：d隔爆型，e增安型，i本安型
[12].氣源接口：M10×1；聯接銅管為Ø6×1(Ø8×1)
[13].電源接口：G1/2 （M22×1.5）
[14].外殼材料：鋁合金
[15].外形尺寸：203×160×105（mm）
[16].重量：2.8kg |

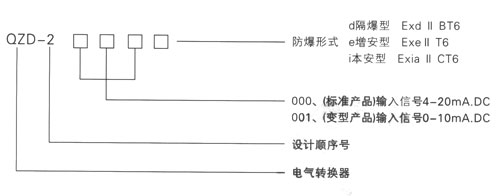

| 電氣轉換器規格基本對照表 |
| 型號 |
防爆型式 |
輸入信號 |
陰抗Ω |
| QZD-2000 |
d隔爆型 e增安型 i本安型 |
4-20 |
300 |
| QZD-2001 |
0-10 |
1000 |
|
| 技術參數和性能 |
 |
| 訂貨時請寫明：1、型號2、氣源壓力3、輸出壓力4、配減壓器 |
