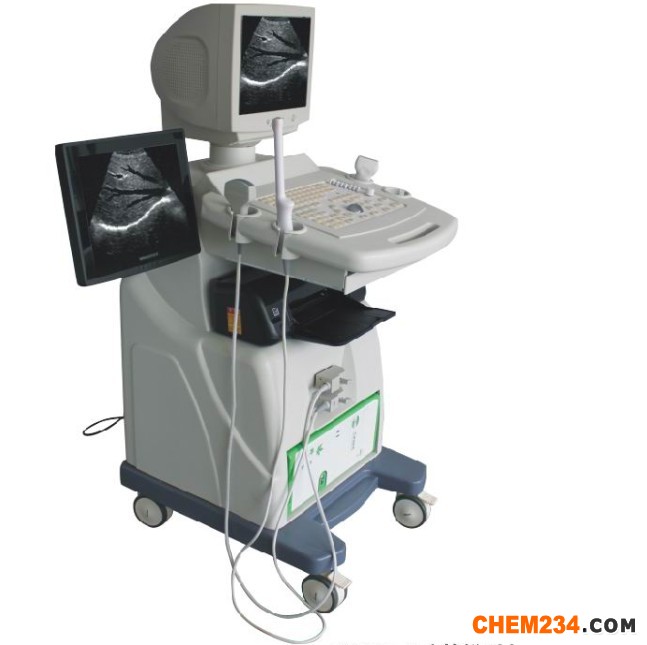

B型超聲診斷儀
一、產品配制表：
|
產品型號
|
KX668-A
|
KX668-B
|
KX668-C
|
|
標配探頭
|
3.5MHz凸陣
|
3.5MHz凸陣
|
3.5 MHz凸陣
|
|
選配探頭
|
無
|
6.5MHz線陣
|
6.5MHz腔內，6.5MHz線陣
|
|
14寸黑白顯示器
|
有
|
有
|
有
|
二、產品性能：
1、KX668-（A、B、C）系列B 超
功能特點
KX668 B型超聲診斷儀（以下簡稱儀器）采用3.5MHz電子凸陣探頭，采用可變孔徑、動態變跡、多段電子聚焦、動態濾波、對數壓縮、圖像增強、行相關、幀相關、點相關、線性插值等多種圖像處理技術；具有B型、4B、B/B型、B+M型、M型顯像模式，在B型時具有×0.8、×1.0、×1.2、×1.5、×1.8、×2.0六種倍率;具有大容量128幅圖像永久存儲， 256幅圖像可供診斷后實時回放或逐幅圖像查看;具有距離、面積、周長、心率、孕周（BPD、GS、CRL、FL、AC五種方式）等測量、計算功能;具有中英文轉換、16種偽彩處理、實時時鐘、病歷編號、多種人體標記、全屏幕字符注釋等多種注釋功能；儀器采用大規模集成電路FPGA、大容量存儲器、表面貼裝技術等。
主要功能
顯示模式：凸陣：B型、B/B型、4 B 型、B+M型、M型。
顯示倍率：×0.8、×1.0、×1.2、×1.5、×1.8、×2.0六種模式；×1.8、×2.0時，可深度提升顯示。
局部放大：可實時局部2倍放大。
動態范圍：64～96dB可調。
聚 焦： 四段動態電子聚焦可選。
前 處 理： 可變孔徑, 動態變跡、動態濾波、勾邊增強等。
后 處 理： 8種γ校正、16種偽彩處理、行相關、幀相關、點相關、線性內插等。
變 頻： 具有2.5MHz/3.0MHz/3.5MHz/4.0MHz四種變頻接收。
測 量： 距離、周長、面積、心率、孕周（BPD、GS、CRL、FL、AC）及預產期等。
注釋功能： 姓名、病歷編號、性別、年齡；
16種帶有探頭位置的體位標記；
全屏幕字符注釋；
實時時鐘顯示。
穿刺引導： B型圖像具有穿刺引導線顯示功能。
增益控制： 總增益、近場、遠場連續可調。
圖像極性： 左/右翻轉、黑/白翻轉、上/下翻轉。
電影存儲： 實時顯示時連續256幅循環存儲。
圖像回放： 可連續回放或逐幅查看。
輸出接口： 兩組SVGA視頻輸出，可配接SVGA彩色顯示器；
兩組PAL視頻輸出，可配接PAL制顯示器、視頻圖像記錄儀、圖像工作站等；
一組USB接口。
擴展功能：可配接多種探頭。
1.2 主要技術指標
探頭： 80陣元 R60。
探頭標稱頻率: 3.5MHz。
探測深度: ≥160mm。
橫向分辨率: ≤2mm (深度≤80mm), ≤3mm (80<深度≤130mm)。
縱向分辨率: ≤1mm (深度≤80mm), ≤2mm (80<深度≤130mm)。
盲區： ≤3 mm。
幾何位置精度: 橫向≤5%, 縱向≤5%。
