Q971電動對夾球閥
一、電動對夾球閥產品概述
沃中公司生產的Q971電動對夾球閥采用角行程電動執行器與超薄球閥閥體組成，也可稱為電動超薄球閥。主要適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動對夾球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動超薄球閥是參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。
 |
 |
|

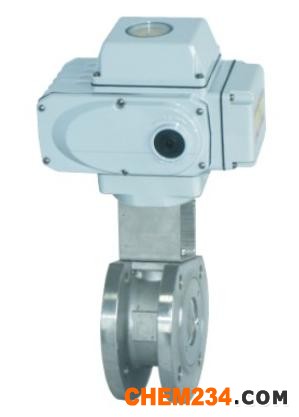

Q971電動對夾球閥
|
Q971電動超薄球閥
|
二、電動對夾球閥主要技術參數
|
執行機構技術參數
|
閥體參數
|
|||
|
電源
|
AC200 / 380V
|
公稱通徑
|
DN10～150mm
|
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、QY、361RS等系列電子式電動執行機構
|
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-150
|
|
250:1
|
350:1
|
|||
|
手動操作
|
同附帶手柄操作
|
閥體形式
|
整體式鍛造、整體式鑄造
|
|
|
限位
|
電氣、機械二重限位
|
連接形式
|
超薄法蘭式、對夾式
|
|
|
防護等級
|
相當于IP-65
|
閥芯形式
|
"O"型球形閥芯
|
|
|
位置測量
|
可選裝開關或電位計
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
|
驅動電機
|
8W/E
|
基本誤差
|
±1%
|
|
|
防爆等級
|
ExdII BT4
ExdII BT6 |
死區
|
≤1%
|
|
|
回差
|
≤1%
|
|||
|
控制方式
|
開關量控制
模擬量控制 |
適用溫度
|
密封面
|
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
|
||||
三、電動對夾球閥主要零件材料
|
零件名稱
|
材料
|
|||
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
閥座密封圈
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|||
|
填料
|
V型PTFE、柔性石墨
|
|||
四、電動對夾球閥主要設計標準
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T 9092、API 598、GB/T13927
|
五、電動對夾球閥主要性能規范
|
公稱通徑DN(mm)
|
DN15-150
|
||||
|
公稱壓力
|
PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
試驗壓力
|
強度試驗
|
15.0
|
24.0
|
37.5
|
48.0
|
|
密封試驗
|
11.0
|
17.6
|
27.5
|
35.2
|
|
|
低壓氣密試驗
|
0.5～0.7
|
||||
|
適用介質
|
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
|
||||

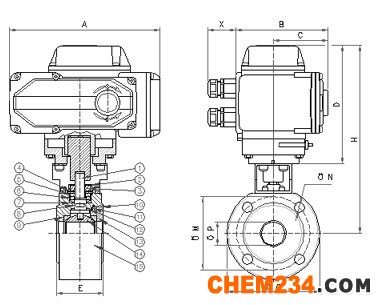

六、電動對夾球閥外形圖
 |
 |
|
電動對夾球閥 (配HQ執行器)
|
電動超薄球閥 (配HR執行器)
|
七、電動對夾球閥安裝連接尺寸
|
公稱通徑DN(mm)
|
L
|
D
|
D1
|
D2
|
n-Φd
|
H(配HR)
|
H(配HQ)
|
A(配HR)
|
A(配HQ)
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
291
|
350
|
155.2
|
150
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
296
|
360
|
155.2
|
150
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
301
|
365
|
155.2
|
150
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
311
|
380
|
195
|
180
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
318
|
400
|
195
|
180
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
326
|
420
|
234
|
200
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
336
|
430
|
234
|
200
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
363
|
470
|
271
|
220
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
383
|
480
|
325
|
230
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
403
|
510
|
414
|
230
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
418
|
510
|
420
|
230
|
八、電動對夾球閥產品選型
(1)閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
