循環水式多用真空泵也稱為：真空泵，水環真空泵，循環水多用真空泵，循環水真空泵，微型真空泵等。

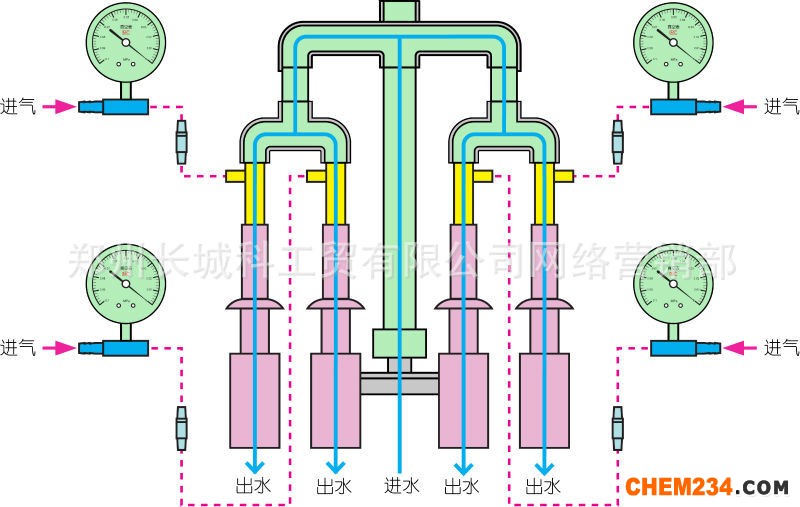

一、工作原理：

循環水式多用真空泵是以循環水作為工作流體，利用射流產生負壓原理而設計的一種新型多用真空泵，為化學實驗室提供真空條件，并能向反應裝置提供循環冷卻水。

循環水式多用真空泵廣泛用于蒸發、蒸餾、結晶、過濾、減壓、升華等作業，是大專院校、醫藥化工、食品加工等領域實驗室的理想設備。

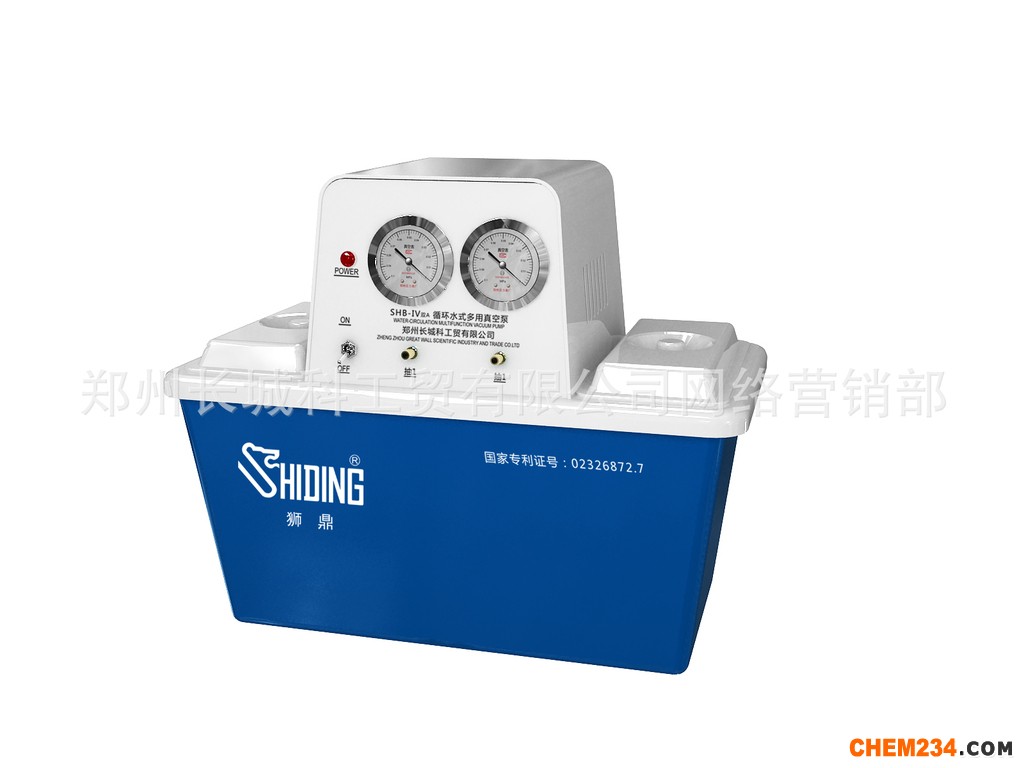

二、SHB-IV雙A循環水式多用真空泵用途特點：

鄭州長城科工貿有限公司具有自主知識產權（專利號：ZL02326872.7；ZL02228289.0）

循環水式多用真空泵為蒸發、蒸餾、結晶、干燥、升華、過濾減壓、脫氣等過程提供真空條件，特別適合于大專院校、科研院所、化工、制藥、生化、食品、農藥、農業工程、生物工程等行業的實驗室和小試。●SHB-IV雙A循環水式多用真空泵是雙面相同、四抽頭的多用真空泵，四抽頭同時抽真空，四表顯示，互不影響，可同時有四名操作者同時實驗，降低實驗室成本。便于教師直觀演示、直接監控實驗情況，學生亦可在任意一面開機、關機。

●SHB-IV雙A循環水式多用真空泵儲水箱采用新研制的特種塑料材質，對含有丙酮、乙醚、二氯甲烷等有機化學物質的作業，有耐腐蝕，耐溶解作用。

●特制的流體消聲器，減少水中氣體，使真空度更高更穩；減少氣液摩擦，降低噪聲。

●SHB-IV雙A循環水式多用真空泵專用電機由知名電機制造商ODM制造，氟橡膠密封，電機內部無腐蝕性氣體侵入。

●耐酸、堿、溶劑腐蝕。

●循環用水，節約寶貴的水資源。

●比其它類型真空泵節電35%以上。

▲需定期更換水槽中的水，以保證水質純凈，保證真空度，避免垢漬。

▲可用于抽取腐蝕性氣體，需縮短換水周期。

三、技術參數：

四、使用方法：（請參照附圖）

1、準備工作。將SHB-IV雙A循環水式多用真空泵平放于工作臺上，首次使用時，打開水箱上蓋注入清潔的涼水（亦可經由放水軟管加水），當水面即將升至水箱后面的溢水嘴下高度時停止加水，重復開機可不再加水。但最長時間每星期更換一次水，如水質污染嚴重，使用率高，可縮短更換水的時間，最終目的要保持水箱中的水質清潔。

2、抽真空作業。將需要抽真空的設備的抽氣套管緊密套接于循環水式多用真空泵抽氣嘴上，關閉循環開關，接通電源，打開電源開關，即可開始抽真空作業，通過與抽氣嘴對應的真空表可觀察真空度。

3、當循環水式多用真空泵需長時間連續作業時，水箱內的水溫將會升高，影響真空度，此時，可將放水軟管與水源（自來水）接通，溢水嘴作排水出口，適當控制自來水流量，即可保持水箱內水溫不升，使真空度穩定。

4、當需要為反應裝置提供冷卻循環水時，在前面第3條操作的基礎上，將需要冷卻的裝置進水、出水管分別接到本機后部的循環水出水嘴、進水嘴上，轉動循環水開關至ON位置，即可實現循環冷卻水供應。

五：附件：故障及排除方法、不同溫度條件下真空性能表、抽氣系統修理說明

SHB—IV雙A型系列循環水式多用真空泵常見故障及排除方法

六、循環水式多用真空泵不同溫度條件下真空性能：

鄭州長城科工貿有限公司產品與國內外同行業產品比較，有極限真空度高、抽速快的特點，改造后的新真空瓶在原基礎上抽速又提高30％。
